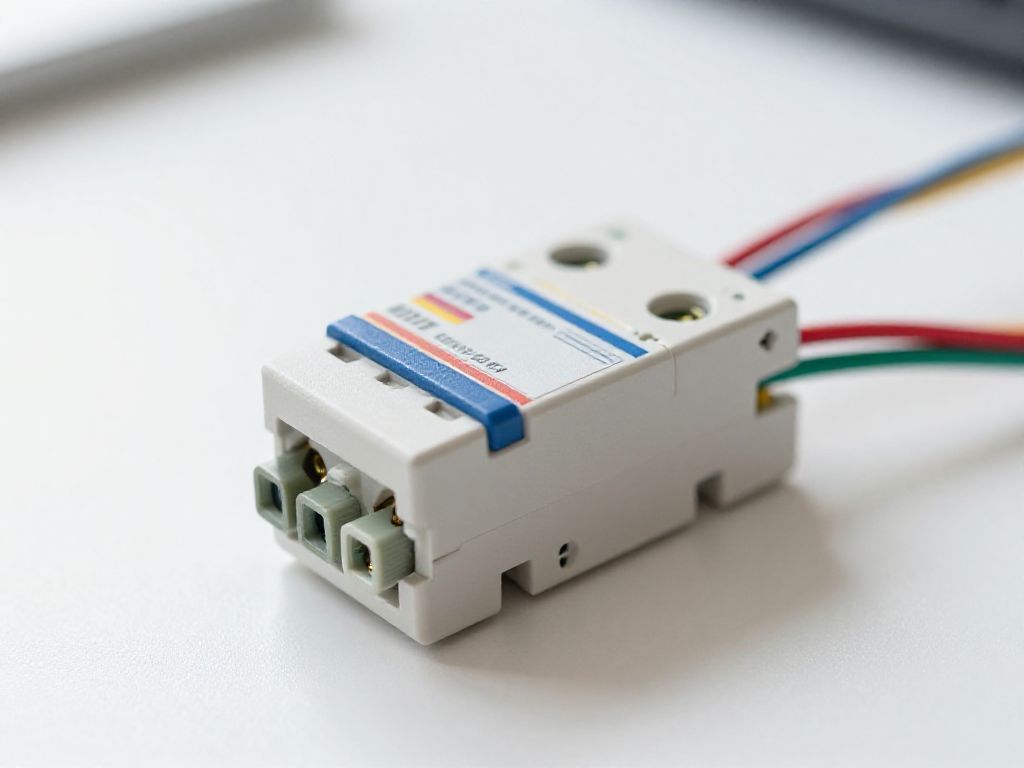

Jak podłączyć różnicówkę jednofazową: Kompletny przewodnik krok po kroku

Bezpieczeństwo w instalacji elektrycznej to absolutny priorytet. Jednym z kluczowych elementów zapewniających ochronę przed porażeniem prądem i pożarem jest wyłącznik różnicowoprądowy, potocznie zwany różnicówką. Jeśli planujesz rozbudowę instalacji, wymianę starego sprzętu lub po prostu chcesz zrozumieć, jak działa i jak prawidłowo podłączyć to niezwykle ważne urządzenie, ten artykuł jest dla Ciebie. Przedstawimy szczegółowy, krok po kroku poradnik dotyczący podłączania jednofazowej różnicówki, zwracając szczególną uwagę na zasady bezpieczeństwa i najczęściej popełniane błędy. Pamiętaj, że wszelkie prace elektryczne wymagają ostrożności i podstawowej wiedzy. W razie wątpliwości zawsze skonsultuj się z kwalifikowanym elektrykiem.

Ten poradnik jest częścią przewodnika Instalacja elektryczna, w którym zebraliśmy wszystkie artykuły z tego tematu.

Dlaczego różnicówka jest niezbędna w Twojej instalacji?

Wyłącznik różnicowoprądowy (RCD – Residual Current Device) to serce bezpieczeństwa elektrycznego w każdym nowoczesnym budynku. Jego głównym zadaniem jest ochrona ludzi przed porażeniem prądem elektrycznym oraz zapobieganie pożarom, które mogą być spowodowane upływem prądu. Jak to działa?

Różnicówka nieustannie monitoruje równowagę prądu płynącego do obwodu (przewodem fazowym – L) i z niego wychodzącego (przewodem neutralnym – N). W idealnych warunkach prądy te powinny być identyczne. Jeśli jednak dojdzie do uziemienia, uszkodzenia izolacji lub bezpośredniego kontaktu człowieka z elementem pod napięciem (co powoduje upływ prądu do ziemi), równowaga ta zostaje zachwiana. Różnicówka wykrywa nawet niewielką różnicę (tzw. prąd upływowy) i w ułamku sekundy automatycznie odcina zasilanie. Ta szybkość reakcji jest kluczowa dla uratowania życia.

Obecne przepisy budowlane i normy techniczne jasno wskazują na konieczność stosowania wyłączników różnicowoprądowych w większości nowych i modernizowanych instalacji elektrycznych, zwłaszcza w obwodach z gniazdami wtykowymi, obwodach zasilających urządzenia zewnętrzne oraz w pomieszczeniach o zwiększonej wilgotności, takich jak łazienki czy kuchnie. Jest to inwestycja w bezpieczeństwo, której nie można lekceważyć.

Przygotowanie do pracy i najważniejsze zasady bezpieczeństwa

Zanim przystąpisz do jakichkolwiek prac przy instalacji elektrycznej, kluczowe jest odpowiednie przygotowanie i bezwzględne przestrzeganie zasad bezpieczeństwa. Pamiętaj, prąd elektryczny jest niewidzialnym zagrożeniem!

• Całkowite wyłączenie zasilania: To absolutna podstawa. Wyłącz główny wyłącznik prądu w rozdzielnicy (najczęściej bezpiecznik główny lub wyłącznik nadprądowy przedlicznikowy). Nie polegaj tylko na wyłączeniu poszczególnych bezpieczników obwodowych. Upewnij się, że cała instalacja jest pozbawiona napięcia.
• Weryfikacja braku napięcia: Po wyłączeniu zasilania, zawsze użyj odpowiedniego miernika napięcia (np. próbnik napięcia z sygnalizacją optyczną i akustyczną lub multimetr) i upewnij się, że w miejscu, w którym będziesz pracować, nie ma napięcia. Sprawdź zarówno przewody fazowe, jak i neutralne, oraz ich wzajemne połączenia.
• Odpowiednie narzędzia: Przygotuj narzędzia z izolowanymi rękojeściami, posiadające atest VDE 1000V. Będą to m.in.:
  • Śrubokręty płaskie i krzyżakowe (izolowane)
  • Szczypce do ściągania izolacji
  • Kombinerki (izolowane)
  • Próbnik napięcia / multimetr
  • Nóż do kabli (opcjonalnie, do większych przekrojów)
• Środki ochrony osobistej (ŚOI): Chociaż prace przy wyłączonym zasilaniu są bezpieczniejsze, zawsze warto mieć na sobie rękawice ochronne (niekoniecznie izolowane, ale chroniące przed urazami mechanicznymi) oraz okulary ochronne, aby zabezpieczyć oczy przed odpryskami czy przypadkowymi iskrami.
• Oznakowanie: Zabezpiecz główny wyłącznik przed przypadkowym włączeniem przez osoby trzecie (np. kartką „NIE WŁĄCZAĆ – PRACE ELEKTRYCZNE”).
• Wiedza i umiejętności: Jeśli nie masz pewności co do swoich umiejętności lub napotykasz na niejasności, zawsze wezwij kwalifikowanego elektryka. Praca z prądem to nie miejsce na improwizację.

Rozpoznanie różnicówki jednofazowej i jej zacisków

Zanim zaczniesz podłączać, musisz wiedzieć, z jakim urządzeniem masz do czynienia i jak interpretować jego oznaczenia. Jednofazowa różnicówka jest zazwyczaj urządzeniem dwubiegunowym (2P), co oznacza, że ma dwa zaciski wejściowe i dwa wyjściowe. Zazwyczaj zajmuje dwa moduły na szynie DIN w rozdzielnicy.

Kluczowe oznaczenia, na które należy zwrócić uwagę:

• In (Prąd znamionowy): Określa maksymalny prąd, jaki może płynąć przez różnicówkę bez jej uszkodzenia (np. 25A, 40A, 63A). Musi być dobrany do obciążenia i nie mniejszy niż prąd znamionowy głównego wyłącznika nadprądowego, który chroni RCD.
• IΔn (Znamionowy prąd różnicowy): To wartość prądu upływowego, przy której różnicówka zadziała (np. 10mA, 30mA, 100mA, 300mA).
  • 30mA: Standardowa wartość dla ochrony ludzi przed porażeniem (np. gniazda wtykowe, łazienki).
  • 10mA: Do obwodów wymagających bardzo wysokiej czułości (np. obwody w strefach medycznych, specjalne pomieszczenia).
  • 100mA, 300mA: Zazwyczaj stosowane jako ochrona przeciwpożarowa (chroniąca całą instalację), często jako selektywne różnicówki główne.
• Typ (AC, A, F, B): Wskazuje, jakie rodzaje prądów upływowych różnicówka jest w stanie wykryć.
  • Typ AC: Wykrywa sinusoidalne prądy przemienne upływowe. Najprostszy i najtańszy typ, ale jego zastosowanie jest coraz bardziej ograniczone ze względu na rosnącą liczbę urządzeń elektronicznych.
  • Typ A: Wykrywa sinusoidalne prądy przemienne i pulsujące prądy stałe upływowe. Jest to obecnie najczęściej zalecany typ do ogólnych zastosowań domowych, ponieważ wiele urządzeń elektronicznych (komputery, telewizory, sprzęt AGD ze sterownikami elektronicznymi) może generować pulsujące prądy stałe.
  • Typ F: Dedykowany do obwodów z falownikami jednofazowymi (np. pralki, pompy ciepła).
  • Typ B: Wykrywa wszystkie typy prądów upływowych (AC, pulsujące DC, gładkie DC). Stosowany w specjalistycznych instalacjach, np. z ładowarkami pojazdów elektrycznych, panelami fotowoltaicznymi.
• Zaciski: Różnicówka jednofazowa ma zazwyczaj dwa zaciski wejściowe (oznaczone jako 1, L lub „wejście”) i dwa zaciski wyjściowe (oznaczone jako 2, N, 3, L’, 4, N’ lub „wyjście”). Często producent oznacza, gdzie podłączyć przewód fazowy (L) i neutralny (N). Zazwyczaj L jest z lewej, N z prawej strony.
• Przycisk „T” (Test): Służy do cyklicznego sprawdzania poprawności działania różnicówki. Należy go naciskać co najmniej raz na miesiąc.

Instrukcja krok po kroku: Jak prawidłowo podłączyć różnicówkę jednofazową

Poniżej przedstawiamy szczegółową instrukcję podłączenia różnicówki jednofazowej w rozdzielnicy. Zakładamy, że masz już zamontowaną szynę DIN i dostęp do głównych przewodów zasilających.

1. Wyłącz zasilanie i zweryfikuj brak napięcia. To najważniejszy krok! Upewnij się, że główny wyłącznik jest wyłączony i sprawdź testerem napięcia w rozdzielnicy.
2. Zamontuj różnicówkę na szynie DIN. Ostrożnie wciśnij różnicówkę na szynę DIN w rozdzielnicy, aż usłyszysz charakterystyczne kliknięcie. Upewnij się, że jest stabilnie zamocowana.
3. Podłącz przewody zasilające (wejściowe) do różnicówki.
   • Zlokalizuj przewód fazowy (L – zazwyczaj brązowy, czarny lub szary) i przewód neutralny (N – zawsze niebieski) doprowadzające zasilanie do obwodów, które mają być chronione przez różnicówkę.
   • Odetnij odpowiednią długość izolacji z końcówek przewodów (zazwyczaj 10-12 mm, zgodnie z instrukcją producenta różnicówki).
   • Podłącz przewód fazowy (L) do lewego zacisku wejściowego różnicówki (zazwyczaj oznaczonego jako 1 lub L-IN).
   • Podłącz przewód neutralny (N) do prawego zacisku wejściowego różnicówki (zazwyczaj oznaczonego jako 2 lub N-IN).
   • Bardzo ważne: Upewnij się, że przewody są włożone do oporu i solidnie dokręć śruby zaciskowe. Nie zostawiaj luźnych połączeń.
4. Podłącz przewody odpływowe (wyjściowe) od różnicówki do zabezpieczeń nadprądowych.
   • Teraz podłączysz przewody, które będą zasilać poszczególne obwody (np. gniazda, oświetlenie), przechodząc najpierw przez wyłączniki nadprądowe (bezpieczniki).
   • Podłącz przewód fazowy (L’), który poprowadzi napięcie z różnicówki, do zacisków wejściowych (górnych) wyłączników nadprądowych. Najczęściej robi się to za pomocą szyny grzebieniowej, która łączy wszystkie wejścia L’ wyłączników nadprądowych.
   • Podłącz przewód neutralny (N’) z wyjściowego zacisku różnicówki (zazwyczaj oznaczonego jako 4 lub N-OUT) do szyny zbiorczej neutralnej (N). Ta szyna N jest oddzielna od szyny N wejściowej i służy tylko dla obwodów za różnicówką.
   • Kluczowe: Przewody neutralne obwodów chronionych przez daną różnicówkę muszą być podłączone do szyny N za tą różnicówką. Nie wolno łączyć neutrali obwodów chronionych z neutralem obwodów niechronionych lub wejściowym neutralem różnicówki! Spowoduje to natychmiastowe zadziałanie różnicówki.
   • Ponownie, upewnij się, że przewody są włożone do oporu i solidnie dokręć śruby zaciskowe.
5. Podłączenie przewodu ochronnego (PE): Pamiętaj, że przewód ochronny (PE – zawsze żółto-zielony) nigdy nie przechodzi przez różnicówkę. Jest on podłączany bezpośrednio do szyny zbiorczej ochronnej (PE) w rozdzielnicy, a stamtąd do wszystkich gniazd i metalowych obudów urządzeń. Różnicówka działa, wykrywając prąd upływowy do PE, ale sam przewód PE jest dla niej „niewidoczny”.
6. Sprawdź wszystkie połączenia. Przed zamknięciem rozdzielnicy jeszcze raz sprawdź wzrokowo, czy wszystkie przewody są prawidłowo podłączone, zaciski dokręcone i nigdzie nie ma luźnych żył.

Weryfikacja poprawności podłączenia i test działania różnicówki

Po zakończeniu podłączania należy przeprowadzić testy, aby upewnić się, że wszystko działa prawidłowo i bezpiecznie.

1. Wizualna inspekcja: Przed włączeniem zasilania, jeszcze raz dokładnie obejrzyj całą rozdzielnicę. Upewnij się, że nie ma żadnych widocznych błędów, luźnych przewodów czy narzędzi pozostawionych w środku.
2. Włącz zasilanie główne: Ostrożnie włącz główny wyłącznik zasilania w rozdzielnicy.
3. Włącz różnicówkę: Podnieś dźwignię różnicówki do pozycji „ON” (załączona). Jeśli różnicówka natychmiast zadziała (wyłączy się), oznacza to problem z podłączeniem (najczęściej połączenie wspólnego N lub uszkodzenie izolacji w obwodzie). W takim przypadku natychmiast wyłącz zasilanie i sprawdź instalację.
4. Sprawdź napięcie wyjściowe (opcjonalnie, ale zalecane): Jeśli masz multimetr, możesz sprawdzić napięcie między zaciskami wyjściowymi L’ i N’ różnicówki, a następnie na wyjściach wyłączników nadprądowych. Powinno wynosić około 230V.
5. Przeprowadź test przyciskiem „T”: Naciśnij przycisk „T” (Test) znajdujący się na obudowie różnicówki.
   • Co powinno się stać: Różnicówka powinna natychmiast się wyłączyć (dźwignia opadnie). To świadczy o prawidłowym działaniu jej wewnętrznego mechanizmu testującego.
   • Co jeśli się nie wyłączy: Jeśli różnicówka nie zadziała po naciśnięciu przycisku testowego, oznacza to, że jest uszkodzona lub nieprawidłowo podłączona. Należy ją wymienić lub skorygować połączenia.
6. Ponownie załącz różnicówkę: Po teście przyciskiem „T” ponownie podnieś dźwignię różnicówki.
7. Sprawdź obwody: Podłącz urządzenia do gniazd chronionych przez różnicówkę i sprawdź, czy działają prawidłowo.
8. Zalecany test okresowy: Pamiętaj, aby naciskać przycisk „T” co najmniej raz na miesiąc, aby upewnić się, że różnicówka jest sprawna.

Częste błędy przy podłączaniu i jak ich unikać

Prawidłowe podłączenie różnicówki jest kluczowe dla jej działania. Oto najczęstsze błędy i sposoby ich unikania:

• Brak wyłączenia zasilania: Najbardziej niebezpieczny błąd. Zawsze wyłącz zasilanie główne i zweryfikuj brak napięcia miernikiem!
• Zamiana przewodu fazowego (L) z neutralnym (N) na wejściu lub wyjściu różnicówki: W przypadku niektórych typów RCD może to prowadzić do jej niewłaściwego działania lub braku ochrony. Zawsze stosuj się do oznaczeń producenta (L po lewej, N po prawej lub zgodnie z piktogramami).
• Luźne połączenia w zaciskach: Niedokręcone przewody mogą prowadzić do przegrzewania się, iskrzenia, a nawet pożaru. Zawsze dokładnie dokręcaj śruby i upewnij się, że przewód jest solidnie osadzony.
• Podłączenie przewodu ochronnego (PE) przez różnicówkę: Przewód PE nigdy nie może przechodzić przez różnicówkę. Jeśli tak się stanie, różnicówka natychmiast zadziała lub w ogóle nie będzie mogła zostać załączona. Przewód PE zawsze idzie bezpośrednio do szyny PE.
• Wspólna szyna neutralna (N) dla obwodów przed i za różnicówką: Jest to bardzo częsty błąd. Każda różnicówka musi mieć swoją własną, oddzielną szynę N dla obwodów przez nią chronionych. Jeśli przewód N z obwodu za różnicówką zostanie połączony z szyną N przed różnicówką (lub z innym obwodem niechronionym), spowoduje to natychmiastowe wyłączenie różnicówki lub uniemożliwi jej załączenie, ponieważ prąd będzie wracał inną drogą.
• Niewłaściwy dobór typu różnicówki (np. typ AC zamiast A lub F): Może skutkować brakiem ochrony w przypadku urządzeń generujących nietypowe prądy upływowe (np. ze sterownikami elektronicznymi, inwerterami). Zawsze wybieraj typ A jako minimum dla większości zastosowań domowych.
• Zbyt mały przekrój przewodów: Zbyt cienkie przewody mogą się przegrzewać, a nawet stopić, prowadząc do pożaru. Zawsze dobieraj przekrój przewodów do obciążenia i zabezpieczenia nadprądowego.
• Brak testu przyciskiem „T”: Niesprawna różnicówka to brak ochrony. Regularne testowanie przyciskiem „T” jest obowiązkowe.
• Brak profesjonalnej wiedzy: Praca z prądem wymaga szacunku i podstawowej wiedzy. Jeśli masz wątpliwości lub nie czujesz się pewnie, zawsze zleć podłączenie wykwalifikowanemu elektrykowi. To inwestycja w Twoje bezpieczeństwo i spokój.

Podłączenie różnicówki jednofazowej jest procesem, który wymaga precyzji, uwagi i ścisłego przestrzegania zasad bezpieczeństwa. Pamiętając o powyższych wskazówkach, możesz zapewnić swojej instalacji elektrycznej niezbędną ochronę, dbając o bezpieczeństwo swoje i swoich bliskich.
