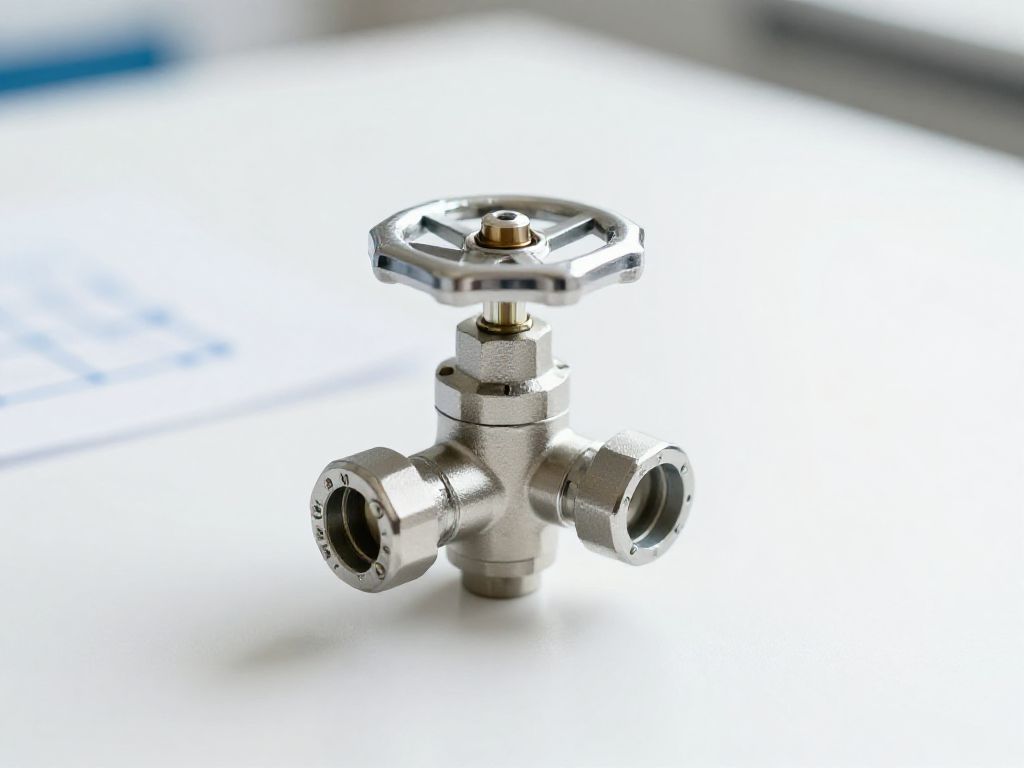

Zawór trójdrożny: schemat podłączenia i montaż krok po kroku

Aby zamontować zawór trójdrożny, najpierw ustal, czy ma mieszać, czy rozdzielać przepływ, a następnie podłącz porty zgodnie z oznaczeniami i schematem konkretnego modelu. W typowym układzie ogrzewania podłogowego zawór mieszający łączy gorące zasilanie na A z chłodnym powrotem na B, a mieszaninę podaje z portu AB przez pompę do rozdzielacza. Zawór rozdzielający pracuje odwrotnie: wspólny strumień wpływa przez AB i jest kierowany do A albo B. Ostateczne podłączenie potwierdź na oznaczeniach i schemacie konkretnego modelu — nazwy portów nie gwarantują jednakowej orientacji zwieradła u każdego producenta.

Ten poradnik jest częścią przewodnika Ogrzewanie i wentylacja, w którym zebraliśmy wszystkie artykuły z tego tematu.

1. Odczytaj A, B, AB, strzałki przepływu i instrukcję modelu; zaplanuj układ mieszający albo rozdzielający.
2. Wyłącz źródło ciepła i pompę, ostudź instalację oraz spuść wodę z odcinka roboczego.
3. Wyznacz miejsce z dostępem serwisowym, bez naprężenia rur i z podparciem ciężaru zaworu oraz siłownika.
4. Wstaw zawór zgodnie ze schematem, wykonaj połączenia i zamontuj siłownik we właściwym położeniu.
5. Napełnij instalację powoli, odpowietrz, sprawdź szczelność i dopiero wtedy uruchom pompę oraz sterowanie.
6. Skontroluj temperaturę zasilania i reakcję zaworu na sterownik; w razie problemu sprawdź kierunek obrotu i podłączenie portów.

Jak odczytać schemat zaworu trójdrożnego?

AB oznacza zwykle port wspólny, a A i B — porty robocze. Kierunek przepływu zależy jednak od tego, czy zawór miesza, czy rozdziela. W instalacjach CO zawory trójdrogowe regulują przepływ i temperaturę medium, a także mogą przełączać zasilanie między obiegami. Porównaj strzałki na korpusie z rysunkiem producenta.

MIESZANIE — typowy obieg podłogówki
Gorące zasilanie kotła ───────▶ A ┐
                                  ├─▶ AB ─▶ pompa ─▶ rozdzielacz
Powrót z rozdzielacza ─────────▶ B ┘          │
       └────────────── część przepływu wraca do B

ROZDZIELANIE — kierunek typowy
Źródło / wspólny strumień ─────▶ AB ──┬─▶ A: obieg 1
                                       └─▶ B: obieg 2

Rysunki pokazują zasadę, a nie uniwersalny układ wszystkich korpusów. W zaworze mieszającym gorąca woda z zasilania łączy się z chłodniejszym powrotem; zawór może też rozdzielać strumień lub zmieniać kierunek przepływu. W układzie podłogowym zwykle współpracuje z pompą i — zależnie od projektu — zaworem zwrotnym.

Czy zawór trójdrożny montować przed pompą czy za pompą?

W typowym układzie mieszającym podłogówki pompa tłoczy wodę z portu AB w stronę rozdzielacza, czyli znajduje się za zaworem, patrząc w kierunku przepływu mieszaniny. Strumień z rozdzielacza wraca do portu B, a zawór dobiera ilość gorącej wody dopuszczanej przez A. Taki układ ogranicza ryzyko nieprawidłowych różnic ciśnień na króćcach.

Nie przenoś tej zasady bezpośrednio na zawór rozdzielający ani na gotowy zespół kotłowy: położenie pompy wynika z projektu całego obiegu i instrukcji urządzeń. Błędny kierunek przepływu może powodować niestabilną regulację, skoki temperatury, hałas lub przeciek wewnętrzny. Sama praca pompy nie potwierdza poprawnego podłączenia zaworu.

Jak zamontować zawór i siłownik krok po kroku?

Montaż mechaniczny rozpocznij dopiero po odcięciu i opróżnieniu właściwego odcinka instalacji. Czas pracy zależy od rodzaju rur, sposobu połączenia i dostępu do instalacji. Nie pracuj na gorącej ani ciśnieniowej instalacji.

1. Rozpoznaj układ i oznacz rury. Zrób zdjęcie oznaczeń portów oraz strzałki i porównaj je ze schematem producenta. Brak dokumentacji modelu utrudnia ten etap; pomylenie układu mieszającego z rozdzielającym może skutkować błędnym podłączeniem.
2. Przygotuj miejsce i połączenia. Zmierz odcinek, uwzględniając długość zaworu i złączek. Do cięcia użyj obcinaka odpowiedniego do rury, a po cięciu usuń zadziory. Przy zaciskaniu rura ma być prosta; przy lutowaniu przygotuj czyste powierzchnie i zastosuj pastę lutowniczą. Sposób pracy zależy od materiału i technologii.
3. Wstaw i podeprzyj zawór. Przy połączeniach gwintowanych użyj dwóch kluczy, aby nie przenosić siły na rurę. Dokręcaj z wyczuciem: nadmierna siła może uszkodzić korpus lub gwint. Podeprzyj przewody po obu stronach, jeśli obciąża je ciężar armatury.
4. Załóż siłownik i ustaw sterowanie. Ustaw ręcznie zwierciadło zaworu w położeniu przewidzianym przez instrukcję, zamontuj właściwy adapter i siłownik. Przed kalibracją sprawdź kierunek otwierania i zamykania. Siłownik trójpunktowy oraz proporcjonalny 0–10 V lub 4–20 mA wymagają zgodnego sterownika i osobnego schematu elektrycznego — nie podłączaj ich, kierując się wyłącznie liczbą żył.
5. Napełnij, odpowietrz i sprawdź. Napełniaj układ powoli, usuń powietrze z zaworu, jeśli ma funkcję odpowietrzania, i sprawdź szczelność połączeń. Dopiero potem uruchom pompę oraz siłownik i sprawdź reakcję temperatury. Jeśli pojawi się przeciek, odciąż instalację i popraw połączenie — nie dokręcaj go pod ciśnieniem.

Położenie siłownika zależy od modelu. Wielu producentów zaleca oś napędu poziomo, ale nie jest to reguła dla każdego zaworu; niektóre modele nie mogą pracować z siłownikiem skierowanym w dół. Zapewnij dostęp do napędu i sprawdź instrukcję przed zamknięciem go w zabudowie.

Zawory mieszające posiadają najczęściej zakres obrotu zawieradła wynoszący 90° (bathroom.pl).

Przygotuj narzędzia i zabezpiecz miejsce pracy. Załóż rękawice oraz okulary ochronne, podstaw wiadro i przygotuj szmatki na resztki wody. Zmierz odcinek miarką i zaznacz cięcie ołówkiem lub markerem. Do rur stalowych mogą być potrzebne gwintownica i szczotka do czyszczenia gwintów; przy rurach miedzianych użyj odpowiedniej lutownicy (palnika, cyny i pasty) albo zaciskarki, zależnie od rodzaju połączenia. Do uszczelniania gwintów dobierz materiał dopuszczony przez producenta: taśmę teflonową, pakuły konopne z pastą lub uszczelniacz do gwintów. Nieodpowiednie narzędzia mogą uszkodzić gwint, przyłącze lub korpus zaworu.

Przed rozpoczęciem upewnij się, że odcinek instalacji jest opróżniony i nie pozostaje pod ciśnieniem. Utrzymuj powierzchnie łączenia w czystości, by zabrudzenia nie utrudniały uzyskania szczelnego połączenia. Nie polecamy używania korpusu, trzpienia ani elementów siłownika jako uchwytu do obracania rur. Podeprzyj przewody obejmami lub wspornikami po obu stronach zaworu, tak aby ich ciężar i naprężenia nie obciążały armatury. Umieść ją tak, by pozostał dostęp do kontroli, regulacji i późniejszego serwisowania.

Stosuj instrukcję producenta zaworu i siłownika, która określa m.in. dopuszczalne położenie montażowe, sposób uszczelnienia i zgodne adaptery.

Pierwsze uruchomienie wykonaj po zakończeniu montażu i kontroli połączeń. Napełniaj system powoli, obserwując połączenia. Odpowietrz zawór, jeśli ma do tego przeznaczoną funkcję; jeśli producent przewiduje odpowietrzanie przez otwarcie zaworu, postępuj zgodnie z instrukcją. Następnie sprawdź szczelność, uruchom pompę i sterowanie oraz przetestuj, czy zawór reaguje we właściwym kierunku i czy temperatura stabilizuje się zgodnie z nastawą. Dodatkową regulację siłownika lub regulatora wykonaj według dokumentacji, nie przez przypadkową zmianę ustawień.

Uwzględnij łączny ciężar zaworu i siłownika — bez podparcia armatura może obciążać rury. Jeśli po teście zauważysz nieszczelność, odciąż i opróżnij odcinek instalacji, a następnie dokręć połączenie lub popraw jego uszczelnienie. Nie dokręcaj połączeń pod ciśnieniem.

Przy połączeniu gwintowanym przytrzymaj element drugim kluczem, żeby nie skręcać rury ani nie obciążać korpusu. Nie stosuj jednej siły dokręcania do wszystkich zaworów — jeśli producent podaje zalecenia dla danego modelu, kieruj się nimi.

Przykład: zawór mieszający w instalacji podłogowej — co sprawdzić?

Przykład planistyczny, nie projekt instalacji: dom o powierzchni ogrzewanej 100 m², osiem pętli podłogówki i jedna grupa mieszająca z zaworem trójdrożnym. Przeliczyliśmy prosty podział powierzchni, co daje średnio 12,5 m² na pętlę (100 ÷ 8), ale nie służy to do doboru przepływu, średnic ani nastaw. Schemat mieszający stosuje się m.in. po to, by uzyskać wodę o określonej temperaturze zasilania podłogówki. Oznaczenia portów i kierunek przepływu potwierdź w dokumentacji konkretnego zaworu.

W instalacjach podłogowych zawór mieszający pozwala utrzymać obniżoną temperaturę zasilania pętli, najczęściej na poziomie 30–45°C (bathroom.pl).

Zestawienie pomaga sprawdzić montaż, ale nie zastępuje projektu ani instrukcji urządzeń. Jeśli po próbnym uruchomieniu temperatura lub reakcja zaworu są nieprawidłowe, wstrzymaj regulację i najpierw zweryfikuj schemat oraz połączenia.

Jak podłączyć zawór do ochrony powrotu kotła?

W układzie ochrony powrotu zawór miesza gorące zasilanie z chłodniejszym powrotem instalacji i kieruje podgrzaną wodę do krótkiego obiegu kotłowego. Pompa kotłowa wymusza obieg przez kocioł i zawór; dokładne położenie króćców oraz nastawa temperatury muszą wynikać z instrukcji kotła i zestawu. Ochrona powrotu wspiera warunki spalania i ogranicza ryzyko kondensacji oraz korozji niskotemperaturowej.

KOCIOŁ — krótki obieg ochrony powrotu
zasilanie kotła ──▶ gorący port zaworu
                         │
powrót instalacji ──▶ zawór mieszający ──▶ pompa kotłowa ──▶ kocioł
                         └──▶ powrót do kotła po zmieszaniu

Dla kotłów zgazowujących drewno stosuj rozwiązanie wskazane przez producenta kotła; w rozbudowanych instalacjach może być właściwy gotowy układ typu Laddomat. Punkt rosy spalin zależy od warunków spalania; orientacyjne 55–58°C nie jest automatycznie nastawą temperatury powrotu. Nie zastępuj wymagania producenta kotła tą wartością. PN-EN 303-5:2021 dotyczy kotłów grzewczych na paliwa stałe, ale schemat i temperaturę ochrony dobiera się do konkretnego urządzenia.

W karcie zestawu temperatury powrotnej HERZ sprawdziliśmy zalecenie użycia właściwego materiału uszczelniającego, przepłukania instalacji oraz zapewnienia dostępu serwisowego. Producent wskazuje też uzdatnienie wody przed zaworem, gdy jest agresywna. W zestawie Teplomix sposób przyłączenia zależy od DN: dla DN 25 wymagane są trzy zestawy złączek, a wariant DN 32 ma przyłącze lutowane do rury miedzianej 35 mm. Te wymiary dotyczą tych konkretnych zestawów, nie wszystkich zaworów.

W układzie ochrony powrotu zawór ma pomagać doprowadzić do kotła wodę o temperaturze powyżej punktu rosy spalin, aby ograniczać ryzyko kondensacji. Nie traktuj tej zasady jako uniwersalnej nastawy liczbowej: wymagany parametr i sposób jego kontroli zależą od kotła, paliwa i warunków pracy. Stosuj temperaturę oraz schemat wskazane przez producenta konkretnego kotła.

Jak rozpoznać błędy po montażu?

Skokowe zmiany temperatury przy mieszaniu mogą wskazywać na błędne wpięcie portów, niewłaściwy kierunek pracy siłownika albo nieprawidłowy przepływ przez pompę. Jeśli sterownik wysyła sygnał, a zawór nie reaguje, sprawdź zasilanie, zgodność sygnału, adapter i mechaniczne połączenie napędu z trzpieniem. Kalibrację krańcówek wykonuj tylko wtedy, gdy przewiduje ją instrukcja siłownika.

Głośne stuki lub szum przy dławieniu mogą wynikać z niekorzystnych warunków hydraulicznych, nadmiernej różnicy ciśnień albo powietrza w obiegu. Sprawdź odpowietrzenie, kierunek przepływu i dobór Kv; nie zwiększaj w ciemno prędkości pompy. Zawór regulacyjny nie zawsze jest szczelnym zaworem odcinającym: dla Danfoss HRE3 karta podaje przeciek do 0,5% Kvs w pracy rozdzielającej i do 1,0% Kvs w mieszającej. To wartości tego modelu, nie uniwersalna norma dla zaworów 3D.

💡 Pro Tips: co sprawdzić przed uruchomieniem?

1. Przed cięciem sfotografuj porty i strzałkę, a potem porównaj je z rysunkiem producenta.
2. Nie ustalaj położenia skali ani kierunku obrotu z samego wyglądu wrzeciona. Oznaczenia i pozycja zerowa zależą od modelu oraz adaptera; dotyczy to również zaworów ESBE, Afriso, Herz i Womix.
3. Nie zakładaj, że każdy siłownik może być skierowany w dół. Sprawdź dopuszczalne położenia w instrukcji i zostaw miejsce na jego demontaż.
4. Podczas dokręcania używaj dwóch kluczy i uwzględnij podparcie rur; dzięki temu moment nie skręca przewodów.
5. Jeśli zawór ma korek serwisowy R3/8, sposób napełniania, opróżniania i usuwania zanieczyszczeń sprawdź w instrukcji konkretnego Teplomix — nie odkręcaj go pod ciśnieniem.

Najczęściej zadawane pytania

Co oznaczają A, B i AB na zaworze trójdrożnym?

AB to zwykle port wspólny, a A i B to porty robocze. Przy mieszaniu strumienie łączą się w AB, a przy rozdzielaniu przepływ zwykle biegnie z AB do A lub B; sprawdź schemat modelu.

W którą stronę płynie woda przez zawór mieszający?

W typowym układzie A i B są dopływami, a zmieszana woda wypływa przez AB. Strzałki i instrukcja zaworu mają pierwszeństwo przed schematem ogólnym.

Czy pompę montuje się przed zaworem trójdrożnym?

W typowym mieszaczu podłogówki pompa tłoczy z AB do rozdzielacza, czyli znajduje się za zaworem w kierunku przepływu. Inne układy trzeba sprawdzić w projekcie i instrukcji.

Czy zawór trójdrożny chroni kocioł przed zimnym powrotem?

Może pełnić tę funkcję, jeśli pracuje w zaprojektowanym obiegu ochrony powrotu z właściwą pompą i nastawą. Wymaganą temperaturę określa producent kotła.

Czy siłownik może być skierowany w dół?

Nie zawsze; dopuszczalne położenie zależy od modelu i instrukcji. Niektóre zawory nie mogą pracować z napędem skierowanym w dół.

Dlaczego temperatura za zaworem skacze?

Sprawdź pomylenie portów, kierunek obrotu siłownika, przepływ pompy i powietrze w obiegu. Skoki temperatury nie wskazują jednej przyczyny bez sprawdzenia schematu.

Źródła i weryfikacja danych 2026

Dane sprawdzono 2026-11-01. W kartach i instrukcjach HERZ zweryfikowaliśmy wymagania dotyczące uszczelnienia, płukania, dostępu serwisowego i jakości wody. W dokumentacji Teplomix sprawdziliśmy liczbę zestawów złączek, przyłącze DN 32 i korek serwisowy. W karcie Danfoss HRE3 zweryfikowaliśmy przeciek zależny od funkcji zaworu.

Tekst opiera się na tych dokumentach i opracowaniach:

• AFRISO – Opisano zasadę przepływu i kierowania medium w trójdrożnym zaworze rozdzielającym. – https://afriso.pl/o-nas/afriso-w-mediach/zawory-mieszajace-z-powrotem-do-kotla-c-o
• ESBE – Wskazano konieczność weryfikacji oznaczeń portów i określenia trybu pracy zaworu przed montażem. – https://esbe.eu/pl/aktualnosci/zawory-mieszaj%C4%85ce-4-uniwersalne-zasady
• HERZ – Zdefiniowano wymagania dotyczące podparcia armatury oraz zachowania przestrzeni serwisowej. – https://herzmediaserver.com/data/01_product_data/01_datasheets/eng/1_4500_xx_return_temperature_set_en.pdf
• ecieplo.pl – Wyjaśniono ograniczenia dotyczące uniwersalnego umiejscowienia pompy obiegowej względem zaworu rozdzielającego. – https://ecieplo.pl/dla-instalatora/7-zasad-odnosnie-montazu-zaworow-regulacyjnych/
• Danfoss – Wskazano procedurę bezpiecznego rozpoczęcia montażu mechanicznego po odcięciu i spuszczeniu medium. – https://assets.danfoss.com/documents/latest/81016/AI176186473502en-010401.pdf
• HERZ Armaturen – Opisano usytuowanie pompy obiegowej względem portu AB w układzie mieszającym. – https://herzmediaserver.com/data/_www/2019/7766_Teplomix_en_0117.pdf
• AFRISO – Przedstawiono wytyczne dotyczące dostępności armatury do późniejszych prac regulacyjnych i serwisowych. – https://afriso.pl/wiedza/filmy-poradnikowe/afriso/shorts/jak-ustawic-zawieradlo-w-zaworze-arv-vario
• bathroom.pl – Jak zamontować zawór trójdrożny? Praktyczne wskazówki – https://www.bathroom.pl/jak-zamontowac-zawor-trojdrozny-schemat-i-praktyczne-wskazowki/
