Jaki stycznik trójfazowy wybrać? Poradnik doboru

Aktualizacja: 06.11.2026.

Dobierz stycznik 3-fazowy według prądu silnika z tabliczki, kategorii użytkowania, napięcia cewki i parametrów dla napięcia roboczego — nie tylko według mocy w kW. Do typowego silnika klatkowego pracującego bez częstego rewersowania wybierz aparat o prądzie Ie w kategorii AC-3 co najmniej równym prądowi silnika. Przy rozruchach IE3/IE4, pracy impulsowej lub hamowaniu sprawdź dane producenta i koordynację całego zestawu, bo sam zapas prądu AC-1 nie wystarcza.

Ten poradnik jest częścią przewodnika Instalacja elektryczna, w którym zebraliśmy wszystkie artykuły z tego tematu.

Do czego służy stycznik 3-fazowy i jak jest zbudowany?

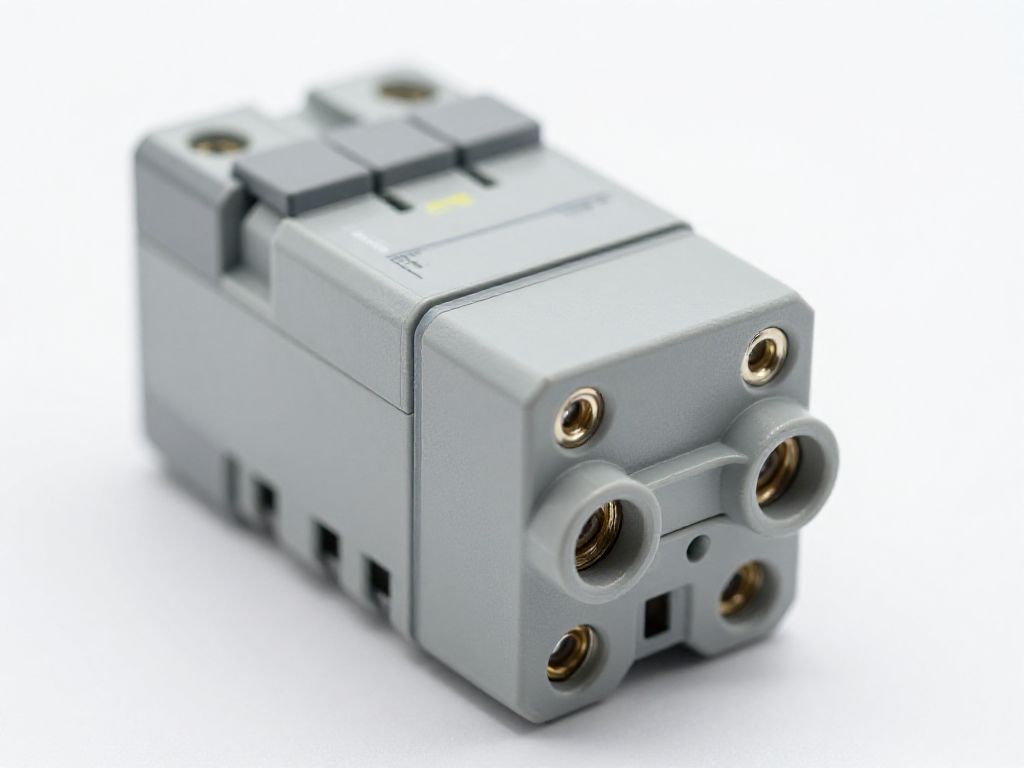

Stycznik trójfazowy zdalnie załącza i rozłącza obwód mocy, na przykład silnika lub grzałek, dlatego jest podstawowym elementem automatyzacji. Typowy aparat ma trzy główne tory prądowe oraz ruchome i nieruchome styki połączone z elektromagnesem; po podaniu napięcia na cewkę styki zamykają obwód, a po zaniku napięcia sprężyna je rozłącza. Styki główne muszą wytrzymywać prąd i łuk elektryczny; ich powierzchnie wykonuje się często ze stopów srebra.

Kluczowe parametry doboru: jak czytać tabliczkę znamionową silnika?

Najpierw odczytaj prąd dla rzeczywistego sposobu połączenia i porównaj go z Ie stycznika w odpowiedniej kategorii. W danych aparatu sprawdź napięcie główne Ue, napięcie i rodzaj prądu cewki, kategorię użytkowania oraz liczbę styków; typowe sieci silnikowe mają napięcie 400 V, a aparaty mogą być przystosowane m.in. do 400 lub 690 V.

• Ie to znamionowy prąd roboczy przypisany do napięcia Ue i kategorii; nie myl go z In, czyli wartością prądu przewodzenia podaną dla określonych warunków.
• Oznaczenie 2,7/1,6 A może podawać prądy dla połączenia trójkąt/gwiazda — potwierdź kolejność w dokumentacji silnika. Nie zakładaj, że oba prądy są zamienne.
• Silniki IE3/IE4 osiągają wysoką sprawność dzięki konstrukcji i materiałom, ale ich prąd szczytowy rozruchu pojawia się w pierwszych 10–15 ms po załączeniu (poradnik ABB „Contactor and Overload Relay Guide”, 2022). Zweryfikuj dopuszczalny prąd załączania stycznika; udary prądu i momentu są szczególnie istotne dla większych silników.
• Większe silniki mogą mieć wyższy współczynnik mocy, co również wpływa na warunki łączeniowe. Moc w kW traktuj jako wstępne przybliżenie, nie zamiennik tabliczki i tabel producenta.

Kategorie użytkowania (AC-1, AC-3, AC-4): jak uniknąć kosztownych błędów?

Kategoria określa, jakie obciążenie stycznik ma załączać i rozłączać zgodnie z IEC 60947-4-1. Dla silnika wybierz kategorię odpowiadającą rzeczywistemu cyklowi pracy, ponieważ wartość prądu AC-1 może być znacznie wyższa niż dopuszczalna wartość AC-3.

W AC-3 stycznik musi załączyć prąd rozruchowy i rozłączyć prąd silnika podczas biegu.

Przy porównywaniu oznaczeń pamiętaj, że kategoria IEC AC-3 i oznaczenie UL/CSA „AC Motor” nie są w pełni zharmonizowane. Nie zakładaj więc, że wartości podane dla tych kategorii są bezpośrednio równoważne — sprawdź parametry dla właściwego standardu i napięcia w dokumentacji producenta.

Przykłady doboru: zestawienie mocy silnika i prądu znamionowego stycznika

Wybierz model według prądu z tabliczki i tabeli producenta dla konkretnego napięcia, nie na podstawie samej mocy. Dla silnika 5,5 kW spotyka się wskazanie stycznika 12 A, ale wartość ta obowiązuje tylko przy właściwej kategorii i warunkach producenta.

Przy intensywnej pracy dobór może wymagać większego rozmiaru, ale przewymiarowanie zwiększa koszt, a nie zastępuje sprawdzenia AC-4, trwałości i koordynacji.

📐 Dekonstrukcja matematyczna

Reguła kontrolna: Ie stycznika w danej kategorii ≥ prąd silnika. Dla odczytu 2,7 A w trójkącie wybierz aparat o Ie AC-3 co najmniej 2,7 A; dla połączenia gwiazdowego i odczytu 1,6 A próg wynosi 1,6 A, o ile tabliczka i układ potwierdzają takie połączenie. To porównanie nie uwzględnia rozruchu IE3/IE4 ani częstych łączeń — te wymagają weryfikacji danych producenta.

Jak dobrać cewkę sterującą i zintegrować stycznik ze sterownikiem PLC?

Dobierz cewkę do napięcia i rodzaju sygnału w obwodzie sterowania, najczęściej 24 V, 230 V lub 400 V AC albo DC. Przed wyborem ustal, czy sygnał pochodzi z PLC, BMS czy EMS; niższe napięcie cewki może zmniejszyć prędkość jej zamykania, dlatego liczą się także spadki napięcia i parametry wyjścia sterownika.

• Sprawdź, czy wyjście PLC może bezpośrednio załączać cewkę. Gdy nie, zastosuj zgodny przekaźnik interfejsowy.
• Przykładowy ABB RA4 odbiera sygnał 24 V DC i obsługuje obwody sterowania Uc 24–250 V AC 50/60 Hz; zaciski E1+/E2− podłącza się zgodnie z biegunowością wyjścia PLC, a A1/A2 łączy z cewką (dane producenta).
• Dobierz ogranicznik przepięć do napięcia cewki. Przykładowe moduły ABB RV5 i RC5-1 obejmują zakres 24–440 V (katalog producenta); nie zakładaj, że każdy moduł pasuje do każdej cewki.
• Elektroniczne cewki mogą upraszczać współpracę z różnymi sygnałami PLC; sprawdź wymagany impuls, prąd wejściowy i sposób diagnostyki w dokumentacji konkretnego modelu.

Konfiguracja styków pomocniczych, akcesoria i układy rewersyjne

Dobierz styki pomocnicze do sygnalizacji, podtrzymania i blokad. NO jest normalnie otwarty, a NC normalnie zamknięty; w układzie prawo–lewo styki NC w obwodach cewek tworzą blokadę elektryczną, która zapobiega jednoczesnemu zasileniu obu styczników.

• Jeśli kierunek obrotów się nie zmienia, wybierz stycznik nieodwracający; wersja rewersyjna jest droższa i bardziej złożona, a jej serwis obejmuje więcej elementów.
• Układ rewersyjny wymaga odpowiedniego połączenia faz oraz blokady elektrycznej i mechanicznej. Akcesoria mogą obejmować moduł tłumiący przepięcia, blokadę i timer.
• W układzie gwiazda–trójkąt dobierz trzy styczniki i właściwe blokady oraz sekwencję przełączeń. Stycznik gwiazdy jest dobierany z uwzględnieniem krótkotrwałego prądu. Parametry konkretnego układu sprawdź w jego dokumentacji.

Koordynacja zabezpieczeń: dlaczego sam stycznik nie chroni silnika?

Stycznik nie chroni samodzielnie przed przeciążeniem ani zwarciem: do układu dobierz przekaźnik przeciążeniowy lub wyłącznik silnikowy oraz zabezpieczenie zwarciowe SCPD. Przeciążenie może przegrzać uzwojenia i uszkodzić izolację, a zbyt długi rozruch lub hamowanie zwiększa obciążenie silnika.

Koordynacja Typu 1 dopuszcza, że po zwarciu zestaw może wymagać naprawy lub wymiany; Typ 2 zakłada, że po zwarciu zestaw pozostaje zdatny do dalszej pracy, choć dopuszcza określone uszkodzenia styków. Nie dobieraj bezpiecznika wyłącznie „na oko”: aM służy do ochrony zwarciowej silnika z osobnym zabezpieczeniem przeciążeniowym, a aR może zadziałać podczas rozruchu. Wybierz zestaw stycznik–zabezpieczenie według tabel koordynacyjnych producenta i spodziewanego prądu zwarciowego; takie kombinacje są weryfikowane badaniami, a nie samym rachunkiem. Normą odniesienia jest IEC 60947-4-1.

Montaż, warunki pracy i serwis: jak wyeliminować buczenie stycznika?

Mocuj aparat na szynie DIN 35 mm lub śrubami zgodnie z instrukcją i uwzględnij temperaturę otoczenia, wentylację, trwałość elektryczną oraz częstość łączeń. Trwałość mechaniczna oznacza liczbę cykli bez obciążenia; nie jest równa trwałości elektrycznej pod prądem. W warunkach zapylenia, wilgoci lub zagrożenia wybuchem dobierz urządzenie do środowiska i wymaganych oznaczeń — zwykły stycznik nie staje się aparatem ATEX przez montaż w odpowiedniej obudowie.

• Lekki brzęk zamkniętego stycznika AC może wynikać z zabrudzenia powierzchni nabiegunników; głośne drżenie może oznaczać uszkodzenie zwartego zwoju. Takie przyczyny wymienia instrukcja ABB.
• Sprawdź napięcie cewki, czystość powierzchni magnetycznych, korozję i dokręcenie zacisków zgodnie z momentem producenta. Nie reguluj ani nie rozbieraj aparatu pod napięciem.
• Przy wymianie zużytych styków rozważ jednoczesną wymianę komór gaszeniowych zgodnie z instrukcją producenta. W niektórych rodzinach, np. ABB AF, konstrukcja ogranicza brzęczenie inaczej niż klasyczny zwarty zwój; nie przenoś tej cechy na inne serie.

✓ Zalety i ✕ ograniczenia

Proces doboru krok po kroku

💡 Pro Tips

1. Przy silniku IE3/IE4 sprawdź dane prądu szczytowego, nie tylko wartość ustaloną.
2. Przy PLC weryfikuj także prąd rozruchowy cewki i spadek napięcia na przewodzie.
3. Porównuj aparat z tabelą dla 400 V i właściwej kategorii — ta sama seria może mieć różne wartości Ie.
4. W dokumentacji układu zapisz typ koordynacji, model SCPD i dopuszczalny prąd zwarciowy.

Werdykt: dla kogo i kiedy szukać innego rozwiązania?

Do typowego silnika klatkowego zalecamy stycznik dobrany prądowo w AC-3, z cewką pasującą do sterowania i osobnym zabezpieczeniem. Nie wybieraj aparatu wyłącznie po kW ani po większym prądzie AC-1.

Najczęściej zadawane pytania

Jaki stycznik do silnika 5,5 kW?

Wartość 12 A AC-3 bywa stosowana dla silnika do 5,5 kW. Potwierdź prąd na tabliczce, napięcie i tabelę producenta.

Czy stycznik 12 A wystarczy do silnika 5,5 kW?

Może wystarczyć przy typowej pracy w AC-3. Przy częstym rozruchu lub rewersowaniu sprawdź AC-4 i trwałość.

Czy stycznik 3-fazowy chroni silnik przed przeciążeniem?

Nie, potrzebuje osobnego zabezpieczenia przeciążeniowego. Zabezpieczenie zwarciowe dobierz jako skoordynowany zestaw.

Jaką cewkę wybrać do stycznika?

Wybierz napięcie i rodzaj prądu zgodne z obwodem sterowania, np. 24 V DC. Sprawdź zdolność wyjścia PLC.

Dlaczego stycznik brzęczy?

Przyczyną może być zabrudzenie nabiegunników, niewłaściwe napięcie lub uszkodzenie zwartego zwoju. Głośne drżenie wymaga kontroli aparatu.

Czym różni się koordynacja Typu 1 od Typu 2?

Po zwarciu zestaw Typu 1 może wymagać naprawy lub wymiany. Typ 2 ma pozostać zdatny do pracy według warunków normy i producenta.

Źródła i weryfikacja danych 2026

Data weryfikacji: 2026-11-06.

Weryfikacja redakcyjna: 6 listopada 2026 r. Kryteria doboru zestawiliśmy z wymaganiami IEC 60947-4-1 oraz wskazanymi niżej poradnikami i dokumentacją producentów. Ocenialiśmy dopasowanie prądu Ie do napięcia Ue i kategorii użytkowania, napięcia cewki do obwodu sterowania oraz zgodność zabezpieczeń z warunkami pracy i koordynacją zwarciową. Wartości zależne od modelu należy potwierdzić w aktualnej karcie katalogowej danego aparatu.

Tekst opiera się na tych dokumentach i opracowaniach:

• ABB (instrukcja aparatów stycznikowych) – https://library.e.abb.com/public/ce3c940940e90386c1257d78002d8a93/1SFC101044M0201.pdf
• ABB (Contactor and Overload Relay Guide) – https://library.e.abb.com/public/91eead5143dc44c4bbdc13870b204832/1SAC200017M0002_B_contactor_and_Overload_relay_guide_2022_PL.pdf?x-sign=FzgdfQJzZkIk8aGGoZHNSr%2BkauL2vQdF7Y0L5A8yAN2L1c294aMhzCW3n9ybssDl
• Schneider Electric (Karta katalogowa LC1D126B7) – https://www.se.com/pl/pl/product/LC1D126B7/
• Bureau of Indian Standards (IS/IEC 60947-4-1) – https://www.bis.gov.in/wp-content/uploads/2024/12/PM_IS-60947-4-1.pdf
• ABB (BarMounted Data) – https://library.e.abb.com/public/fe48886c7168bc33c1256deb0042724e/BarMounted_Data.pdf
• Egzaminy Zawodowe (zawodowe.edu.pl) – https://zawodowe.edu.pl/egzamin/fdd56732-412b-4364-9957-dbfbcb4ba420/wyniki/
