Skrzynka elektryczna zewnętrzna – jak dobrać właściwą?

Aktualizacja: 04.11.2026.

Do instalacji wystawionej na deszcz wybierz skrzynkę elektryczną zewnętrzną co najmniej IP65, a do miejsca osłoniętego przed opadami możesz rozważyć IP44; materiał dobierz do narażenia na UV, uderzenia i korozję. Do rozdzielnicy domowej zwykle wystarczy obudowa modułowa z zapasem miejsca, natomiast złącze pomiarowe na granicy działki musi odpowiadać warunkom przyłączenia i aktualnym wymaganiom właściwego operatora OSD. Przed zakupem sprawdź wymiary, sposób montażu oraz średnicę przewodów pasującą do dławików — sama klasa IP obudowy nie zagwarantuje szczelności źle wykonanego wprowadzenia kabla.

Ten poradnik jest częścią przewodnika Instalacja elektryczna, w którym zebraliśmy wszystkie artykuły z tego tematu.

Czym jest zewnętrzna skrzynka elektryczna i kiedy jest niezbędna?

Zewnętrzna skrzynka elektryczna to obudowa, w której montuje się aparaturę rozdzielającą, zabezpieczającą, pomiarową lub sterującą instalacją poza wnętrzem budynku. Skrzynka elektryczna, nazywana również rozdzielnicą elektryczną, jest niezbędnym elementem instalacji, gdy trzeba rozdzielić zasilanie, zabezpieczyć obwody lub osłonić aparaturę. Skrzynki rozdzielcze służą do rozdzielania prądu w instalacjach zewnętrznych, m.in. w budownictwie mieszkaniowym, komercyjnym i przemysłowym. Ich osłona ogranicza ryzyko porażenia oraz chroni urządzenia przed dostępem, zabrudzeniem i warunkami otoczenia. Potrzebujesz jej m.in. wtedy, gdy zabezpieczenia, licznik lub gniazda robocze muszą być dostępne na elewacji, przy bramie, w ogrodzie albo na placu budowy.

W terminologii zestawów rozdzielczych obwód główny obejmuje części przewodzące przenoszące energię elektryczną, a obwód pomocniczy — części przeznaczone do sterowania, pomiaru i sygnalizacji. Rozróżnienie ma znaczenie przy doborze: prosta skrzynka na wyłączniki może nie mieć miejsca ani zacisków potrzebnych do układu pomiarowego lub sterowania. Definicje te podaje specyfikacja Energa-Operator «Kablowe rozdzielnice szafowe i szafki pomiarowe nn», wydanie 12.

W sklepie rozróżniaj pustą obudowę i kompletną rozdzielnicę z zamontowanymi aparatami. Sama obudowa nie zawiera automatycznie wyłączników, szyn ani licznika; dobór i wykonanie układu powinny uwzględniać projekt instalacji oraz warunki przyłączenia.

Jaka skrzynka elektryczna na zewnątrz? Materiały, szczelność IP i odporność na UV

Dobierz stopień ochrony IP do rzeczywistego narażenia na wodę i pył, a materiał do nasłonecznienia, uderzeń i środowiska pracy. Warianty hermetyczne przeznaczone do montażu na zewnątrz często mają IP65 i są wybierane w miejscach narażonych na deszcz; pod zadaszeniem może wystarczyć obudowa o niższym stopniu ochrony, np. IP44, jeśli odpowiada warunkom montażu. IP44 chroni przed ciałami stałymi o średnicy większej niż 1 mm i rozbryzgami wody, dlatego może pasować do miejsca częściowo osłoniętego, np. pod zadaszeniem tarasu. Na stanowisko narażone na deszcz często wybiera się IP65, lecz wynik dotyczy obudowy w określonej konfiguracji — po wykonaniu otworów i zamontowaniu dławików trzeba zachować szczelność całego zestawu. Skrzynki są dostępne w różnych rozmiarach i konfiguracjach, dlatego przed zakupem sprawdź ich wymiary oraz dopasowanie do planowanej aparatury.

W specyfikacji Energa-Operator warunki pracy urządzeń zewnętrznych uwzględniają temperaturę otoczenia od −25°C do +40°C oraz sporadyczną kondensację pary wodnej. To kryterium konkretnego standardu OSD, a nie uniwersalna deklaracja każdego produktu. Wybierając obudowę, sprawdź jej kartę katalogową, zakres temperatur i dopuszczalny sposób montażu.

W dokumentacji PGE opisano obudowy z tłoczywa termoutwardzalnego wzmocnionego włóknem szklanym SMC; w wybranych rozwiązaniach powierzchnia jest żebrowana dla zwiększenia sztywności. PGE przywołuje również PN-EN 62208:2011, która określa wymagania ogólne dla pustych obudów rozdzielnic.

Niektóre obudowy STN firmy INCOBEX są wykonane z termoutwardzalnego SMC wzmacnianego włóknem szklanym; producent deklaruje dla wskazanych wariantów m.in. IP44 lub IP54, IK10 i próbę UV. Przed zakupem porównaj klasę IP, materiał, wymiary, odporność UV i dodatkowe funkcje z warunkami montażu.

Podtynkowa czy natynkowa? Rodzaje obudów i rozdzielnic zewnętrznych

Na elewacji najłatwiej zamontować skrzynkę natynkową, a podtynkową wybierz wtedy, gdy przewidziano wnękę i można prawidłowo uszczelnić jej połączenie ze ścianą. Natynkowa jest łatwiej dostępna serwisowo i zwykle prostsza w montażu; podtynkowa ogranicza wystawanie obudowy, ale wymaga przygotowania otworu i dokładnego dopasowania. W obu przypadkach sprawdź, czy drzwi da się swobodnie otworzyć oraz czy instalacja nie będzie narażona na przypadkowe uderzenia.

• Modułowa rozdzielnica zewnętrzna — przeznaczona do montażu aparatów na szynie DIN, np. wyłączników nadprądowych i różnicowoprądowych.

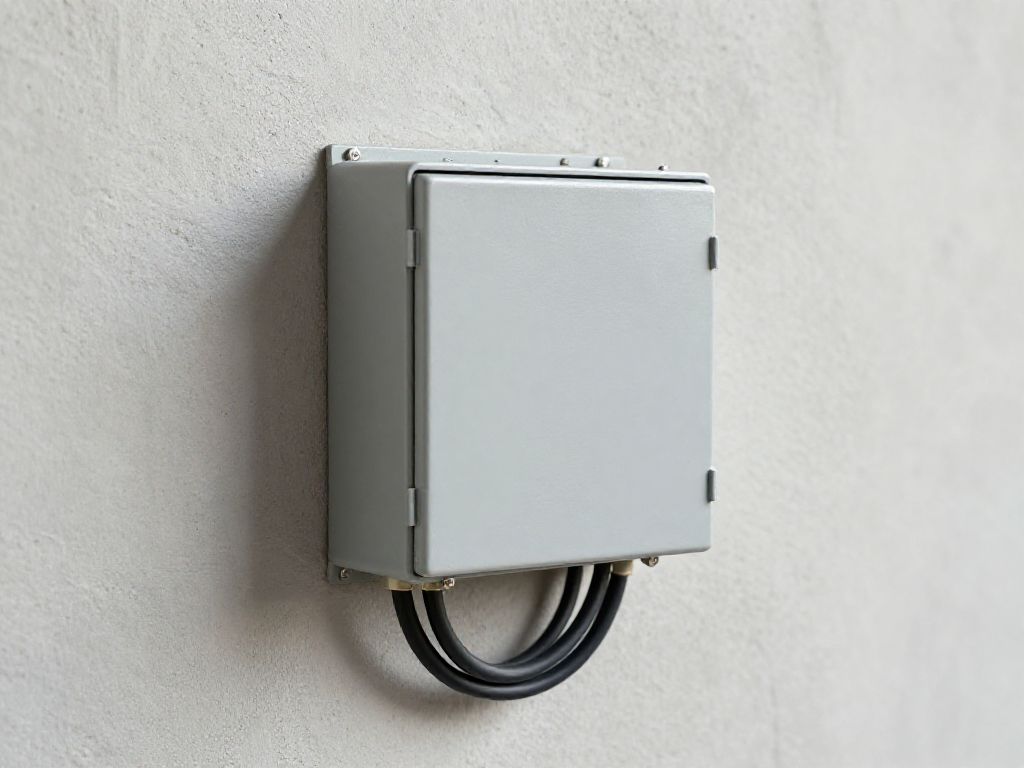

• Obudowa hermetyczna natynkowa — osłania aparaturę w miejscu narażonym na wilgoć i pył, jeśli po wykonaniu przepustów zachowano wymagany stopień IP.
• Rozdzielnia budowlana — może mieć gniazda 230 V oraz gniazda 3-fazowe, w tym siłowe 16 A; konfigurację zabezpieczeń dobiera się do zasilania i odbiorników.
• Skrzynka licznikowa — może być zamykana na klucz lub przygotowana do plombowania; wymagania co do układu pomiarowego określa OSD.
• Złącze kablowe ZK — łączy elementy sieci i instalacji; typ i wyposażenie muszą odpowiadać standardowi operatora.
• Złącze kablowo-pomiarowe ZKP — według katalogu INCOBEX może obsługiwać jednego odbiorcę z trójfazowym układem pomiarowym i zabezpieczeniami przed- oraz zalicznikowymi; opisany typ może być montowany wnękowo lub wolnostojąco.
• Złącze napowietrzne przyłączeniowo-pomiarowe — odrębny typ produktu do przyłącza napowietrznego; PGE opisuje także ZK-4 RBL w swoich standardach złączy.

Jeśli licznik lub aparatura wymagają odczytu bez otwierania drzwi, przydatne może być okienko inspekcyjne. Nie zakładaj jednak, że dowolna obudowa z okienkiem zaakceptuje OSD: przy złączu pomiarowym pierwszeństwo mają warunki przyłączenia i wymagania operatora.

Co zawiera skrzynka elektryczna? Standardowe wyposażenie modułowe i pomiarowe

Wyposażenie zależy od tego, czy kupujesz pustą obudowę, rozdzielnicę gotową do instalacji, czy złącze kablowo-pomiarowe. Szyny DIN i płyty montażowe ułatwiają instalowanie aparatów, a skrzynki zabezpieczeń mogą zawierać wyłączniki nadprądowe i różnicowoprądowe. Warto zostawić rezerwę miejsca: do aktualnie potrzebnych modułów dolicz przestrzeń na planowane obwody i akcesoria, zamiast wybierać obudowę wypełnioną od początku do końca.

• Rozdzielnica obwodów: szyna DIN, osłony, wyłączniki, listwy zaciskowe oraz — zależnie od projektu — aparaty różnicowoprądowe i ograniczniki przepięć.
• Złącze pomiarowe: tablica licznikowa, miejsce na licznik i zabezpieczenia; katalog INCOBEX opisuje m.in. tablicę TL-3 oraz złącze przeznaczone do trójfazowego układu pomiarowego.
• Elementy toru głównego: szyna PEN, uchwyty kablowe i osłony izolacyjne; w standardzie PGE wskazano m.in. rozłącznik RBL 400 A oraz możliwość plombowania rozłącznika.

Jak zamontować skrzynkę elektryczną na zewnątrz i hermetycznie wprowadzić kable?

Skuteczny montaż wymaga stabilnego zamocowania, właściwego prowadzenia przewodów i szczelnego wykonania każdego przepustu. Dławik kablowy musi pasować do średnicy zewnętrznej przewodu, gwintu i grubości ścianki, a kabel powinien być zabezpieczony przed wyrwaniem. Nie wykonuj otworów w miejscach, które producent przeznaczył na uszczelkę, drzwi lub elementy mocujące.

1. Wybierz miejsce i sposób montażu. Zaplanuj bezpieczne prowadzenie kabli, osłoń skrzynkę przed przypadkowym uszkodzeniem i pozostaw miejsce na swobodne otwieranie drzwi. Użyj solidnych uchwytów oraz kołków i śrub odpowiednich do materiału elewacji; w zestawie powinno znaleźć się przewidziane mocowanie, jeśli wymaga go projekt.
2. Przygotuj obudowę. Sprawdź uszczelkę, zawiasy, zamknięcie i dopuszczone miejsca wprowadzenia przewodów. Otwory wentylacyjne z filtrem rozważ tylko wtedy, gdy urządzenia wydzielają ciepło i producent przewiduje taki sposób wentylacji — dodatkowy otwór może obniżyć IP.
3. Dobierz dławik do kabla. Sprawdź zakres średnic zacisku i średnicę przewodu w jego karcie. Wprowadź kabel przez dławik zgodnie z instrukcją, dokręć uszczelnienie i zaślep niewykorzystane otwory właściwymi zaślepkami; nie uszczelniaj przypadkowo silikonem połączenia, które ma zapewnić certyfikowany dławik.
4. Ułóż przewody bez naprężenia. Pozostaw zapas potrzebny do serwisu, ale nie upychaj żył ciasno. Przejrzyste prowadzenie ułatwia kontrolę, a nadmierne zagęszczenie utrudnia chłodzenie i późniejsze prace. Podłącz przewód ochronny do przeznaczonego zacisku zgodnie z projektem; żółto-zielony przewód nie trafia automatycznie na dowolny element obudowy.
5. Sprawdź efekt przed przekazaniem instalacji. Zweryfikuj zamknięcie drzwi, stan uszczelek, mocowanie kabla i działanie obwodów pomiarami wymaganymi dla instalacji. Jeśli obudowa zawiera metalowe części przewodzące, sprawdź ich połączenie ochronne zgodnie z projektem; pomiary i podłączenie pozostaw osobie z odpowiednimi kwalifikacjami.

Przy kablach o dużym przekroju dobierz uchwyt do zakresu przewodu, nie tylko do wymiaru skrzynki. W przypadku szafek pomiarowych słupowych specyfikacja Energa przewiduje dławice w dolnej części.

Skrzynka elektryczna na granicy działki i złącze ZK/ZKP – wymagania OSD

Skrzynka na granicy działki może być częścią przyłącza, ale jej lokalizację, typ i wyposażenie określają warunki przyłączenia oraz standard właściwego operatora. Nie kupuj złącza wyłącznie na podstawie nazwy ZK lub ZKP: dokumentacja techniczna jest wymagana dla złączy kablowych i kablowo-pomiarowych 0,4 kV, a rozwiązania PGE i Energa nie muszą być identyczne. Na koszt wpływają m.in. wymiary, materiał, stopień IP, wyposażenie, fundament i prace montażowe, więc porównuj oferty dla tej samej specyfikacji.

Fundament ma być konstrukcyjnie oddzielny od obudowy, stabilnie z nią połączony i wyposażony w znacznik poziomu gruntu ułatwiający osadzenie. Poziom zakopania jest parametrem konkretnego złącza — nie należy utożsamiać go z głębokością ułożenia kabla.

Specyfikacja Energa-Operator, wydanie 12 opublikowane 3 marca 2026 r., dotyczy kablowych rozdzielnic szafowych i szafek pomiarowych nn w pracach związanych z siecią tego operatora. Wymaga m.in. fabrycznie nowych urządzeń, nie starszych niż 12 miesięcy od daty produkcji, oraz protokołu badania wyrobu dla rozdzielnic szafowych i szafek pomiarowych. Tabliczka znamionowa ma zawierać informacje zgodne z PN-EN IEC 61439-1:2021-10, a PN-EN IEC 61439-5:2024-04 dotyczy zestawów do dystrybucji mocy w sieciach publicznych.

Studium przypadku: dom z przyłączem kablowym

Załóżmy, że przy granicy działki ma stanąć złącze kablowo-pomiarowe, a w domu osobna rozdzielnica obwodów. Nie są to zamienne produkty: złącze musi spełnić wymagania OSD, zaś rozdzielnica domowa ma pomieścić aparaturę instalacji odbiorczej.

📐 Dekonstrukcja matematyczna: ile modułów przewidzieć?

Policz wymagane moduły jako sumę szerokości aparatów i rezerwy: N = suma modułów urządzeń + moduły rezerwowe. Przykład: 12 modułów zabezpieczeń + 4 moduły aparatury dodatkowej + 4 wolne miejsca = 20 modułów; wybierz obudowę, której użyteczna pojemność wynosi co najmniej 20 modułów. Drugi przykład: 18 modułów urządzeń + 6 miejsc zapasu = 24 moduły. To jawne planowanie miejsca, nie wymóg normy ani obliczenie obciążalności elektrycznej.

Zabezpieczenia, konserwacja i normy prawne eksploatacji skrzynki zewnętrznej

Dostęp do rozdzielnicy zewnętrznej ogranicz do osób uprawnionych. Skrzynki zewnętrzne powinny być zamykane na klucz lub wyposażone w odpowiedni system blokujący; w przypadku skrzynki licznikowej i złącza zastosuj także plombę, jeśli wymaga tego operator. W wybranych nowoczesnych rozwiązaniach można zastosować monitoring, ale nie zastępuje on zabezpieczeń elektrycznych ani właściwego zamknięcia. W złączach OSD przewidziane mogą być tabliczka ostrzegawcza, miejsce na numer ZK oraz oznacznik do montażu tabliczki kodowej.

• Oglądaj obudowę, uszczelkę, dławiki i zaślepki; pęknięcie, poluzowanie lub ślad wody wymaga oceny przez elektryka.
• Nie zasłaniaj tabliczek i oznaczeń. Specyfikacja Energa wymaga trwałego zamocowania tabliczki ostrzegawczej, a PN-E-08501:1988P dotyczy urządzeń elektrycznych, tablic i znaków bezpieczeństwa.

Rozporządzenie Ministra Rozwoju z 2 czerwca 2016 r. określa zasadnicze wymagania dla sprzętu elektrycznego. W przypadku złączy i rozdzielnic sieciowych stosuj dokumentację urządzenia oraz aktualny standard operatora; sama zgodność pustej obudowy z PN-EN 62208 nie potwierdza zgodności kompletnego zestawu z PN-EN IEC 61439.

💡 Pro Tips: 4 rzeczy, które ułatwiają dobór

1. Przed wyborem dławika sprawdź średnicę zewnętrzną konkretnego kabla, nie tylko jego przekrój żył.
2. Rozdziel wymagania dla IP i IK: pierwsze dotyczy wnikania ciał stałych i wody, drugie odporności na uderzenia.
3. Przy złączu pomiarowym sprawdź dostęp do plombowania, kieszeń na schemat i sposób otwierania drzwi; standard PGE opisuje drzwi otwierane pod kątem co najmniej 140°.
4. Jeśli urządzenia wydzielają ciepło, sprawdź ich straty i dopuszczalną temperaturę pracy przed dodaniem wentylacji. Otwór z filtrem może zmienić stopień ochrony obudowy.

Werdykt: jaki wariant wybrać?

Do rozdziału obwodów przy domu zalecamy natynkową obudowę zewnętrzną dobraną do warunków, z zapasem modułów i dławikami dopasowanymi do kabli. Do przyłącza lub pomiaru wybierz wyłącznie rozwiązanie zgodne z warunkami i standardem właściwego OSD.

Najczęściej zadawane pytania

Jakie IP powinna mieć skrzynka elektryczna na zewnątrz?

IP65 jest częstym wyborem dla miejsca narażonego na deszcz. IP44 rozważ pod zadaszeniem; szczelność całego zestawu zależy też od dławików, uszczelek i zaślepek.

Czy skrzynka IP65 jest wodoszczelna?

IP65 oznacza ochronę przed pyłem i strugą wody, nie przed zanurzeniem. Sprawdź, czy deklaracja obejmuje zastosowane przepusty i akcesoria.

SMC czy ABS — jaki materiał wybrać?

SMC wybierz, gdy karta konkretnego modelu potwierdza wymagane IP, IK i odporność UV. ABS może być lżejszy, ale sprawdź przeznaczenie na zewnątrz i odporność na promieniowanie UV.

Jak dobrać liczbę modułów w rozdzielnicy zewnętrznej?

Zsumuj szerokość planowanych aparatów i dodaj wolne miejsca na rozbudowę. Przykładowo 18 modułów urządzeń plus 6 miejsc rezerwy oznacza potrzebę co najmniej 24 modułów użytecznych.

Czy skrzynkę elektryczną można zamontować na granicy działki?

Tak, jeśli lokalizację i typ złącza przewidują warunki przyłączenia oraz wymagania właściwego OSD. Nie dobieraj ZK ani ZKP bez sprawdzenia dokumentacji operatora.

Jak szczelnie wprowadzić kabel do skrzynki IP65?

Dobierz dławik do średnicy zewnętrznej kabla i zamontuj go w miejscu wskazanym przez producenta. Zaślep niewykorzystane otwory, nie naprężaj przewodu i sprawdź szczelność po montażu.

Od czego zależy głębokość osadzenia skrzynki?

Od dokumentacji konkretnego złącza i oznaczenia poziomu gruntu przez producenta. Głębokości ułożenia kabla nie przenoś na fundament.

Czy można samodzielnie podłączyć rozdzielnicę zewnętrzną?

Dobór obudowy możesz przygotować na podstawie projektu, ale połączenia i pomiary powierz osobie z odpowiednimi kwalifikacjami. Wymagany zakres zależy od instalacji, przyłącza i warunków OSD.

Źródła i weryfikacja danych 2026

Data weryfikacji: 2026-11-04.

Dane sprawdziliśmy w dokumentach technicznych operatorów, kartach producentów i wskazanych normach. Porównaliśmy deklarowane IP, IK, materiały, zakresy temperatur, wyposażenie i wymagania montażowe; wartości odnoszące się do konkretnego modelu opisaliśmy jako przykład, a nie cechę wszystkich skrzynek.

Tekst opiera się na tych dokumentach i opracowaniach:

• PGE Dystrybucja – https://pgedystrybucja.pl/content/download/6eb50043243fc1933a71e4c3b4db119c/file/standardy-zlaczy-kablowych-nn-w-pge-dystrybucja-obowiazuje-od-29012024.pdf?contentId=21991&inLanguage=pol-PL&version=2
• Energa-Operator – https://cdn-netpr.pl/file/mediakit/2955565/79/st_z01_kablowe_rozdzielnice_szafowe_i_szafki_pomiarowe_nn_w12.pdf
• INCOBEX – https://incobex.pl/uploads/fZBETrFI/katalog_zlacza_kablowo_pomiarowe.pdf
• INCOBEX – https://incobex.pl/oferta/obudowy-termoutwardzalne
